絕緣低溫沖擊試驗

電線電纜低溫沖擊試驗

1.適用：本試驗適用于各種聚氯乙烯護套電纜，不管線芯采用什么絕緣。護套電纜的聚氯乙烯絕緣不直接進行低溫沖擊試驗；

2.試驗設備：設備應放在厚度為40mm的海綿橡皮墊上；

3.試樣制備：從成品電線電纜上切取3段試樣，每個試樣長度不應小于該被測電線電纜外徑的5倍；最短為150mm；如有外護套層應全部除去。

4.試驗步驟：

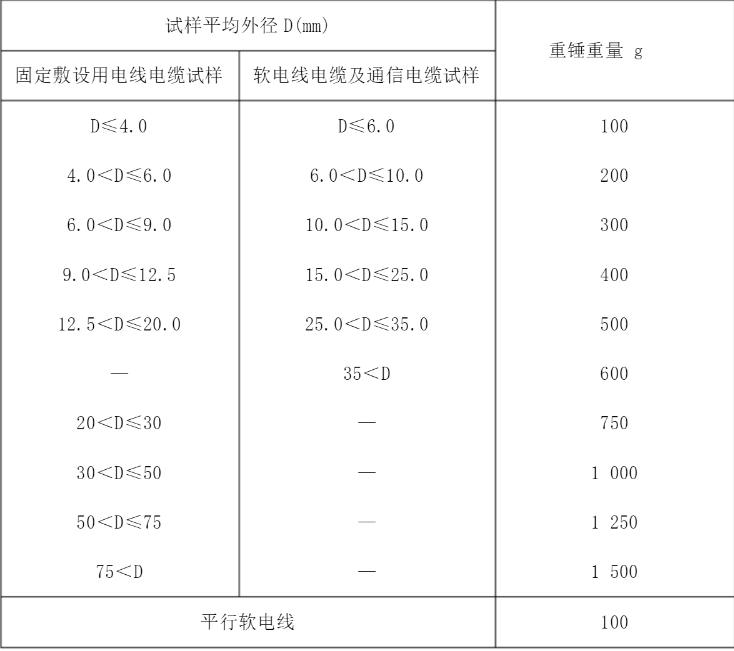

（1)按下表規定選好重錘重量，并近按圖所示，在100mm處將重錘定位。表中所列外徑應用游標卡尺或測量紙帶對每個試樣進行測量。

注：試樣為扁平電纜時，D取偏平電纜的短軸尺寸。

（2)將每個試樣在設備上依次并排放妥。放置平行軟線和電纜時，試樣的短軸應垂直于鋼座。

(3）將設備和試樣放入低溫箱中，按有關電線電纜產品標準中規定的溫度進行冷卻。設備和試樣均未經預冷處理者，冷卻時間應不小于16h，16h冷卻周期包括冷卻試驗設備所需的時間。設備已經預冷處理者，試樣的冷卻時間可以縮短至使試樣達到規定的試驗溫度，但不得少于1h。

(4)按規定時間冷卻后，在低溫箱中立即依次讓重錘從100mm高度上自由落下，沖擊結束后取出試樣，使之恢復到近似室溫。

(5）無護套的電纜、電線和軟線的絕緣線芯試樣，以每100mm長保持直線狀態扭轉360°，然后檢查絕緣。如試樣不能作360°扭轉時，則按

（6）條規定剖開絕緣進行檢查。

(6）護套電纜、電線和軟線的試樣浸入溫水中一定時間后取出，沿試樣軸向切開護套，檢查絕緣外表面和護套的內外表面。

5.試驗結果評價：用正常視力或經校正的視力（不用放大鏡）檢查時，三個試樣應無裂紋。如三個試樣中有一個試樣開裂，則應另取三個試樣進行第二次試驗。第二次試驗的三個試樣無裂紋時，試驗結果合格，如仍有任何一個試樣出現裂紋，試驗結果應判不合格。我們秉承科學嚴謹?shù)墓ぷ鲬B(tài)度，以客戶為中心，高效統籌安排測試計劃，竭力縮短測試時間的周期，為客戶提供快捷、公正的第三方咨詢檢測等服務。服務區域遍布廣東廣州、深圳、東莞、佛山、中山、珠海、清遠、惠州、茂名、揭陽、梅州、江門、肇慶、汕頭、潮州、河源、韶關及全國各地如您有相關產品需要咨詢，歡迎您直接來電18165787025咨詢我司工作人員，獲得詳細的費用報價與周期方案等信息，深圳訊科期待您的光臨！
